組裝示意圖

Assembly Diagram

庫板材質規範表

Panel Specification

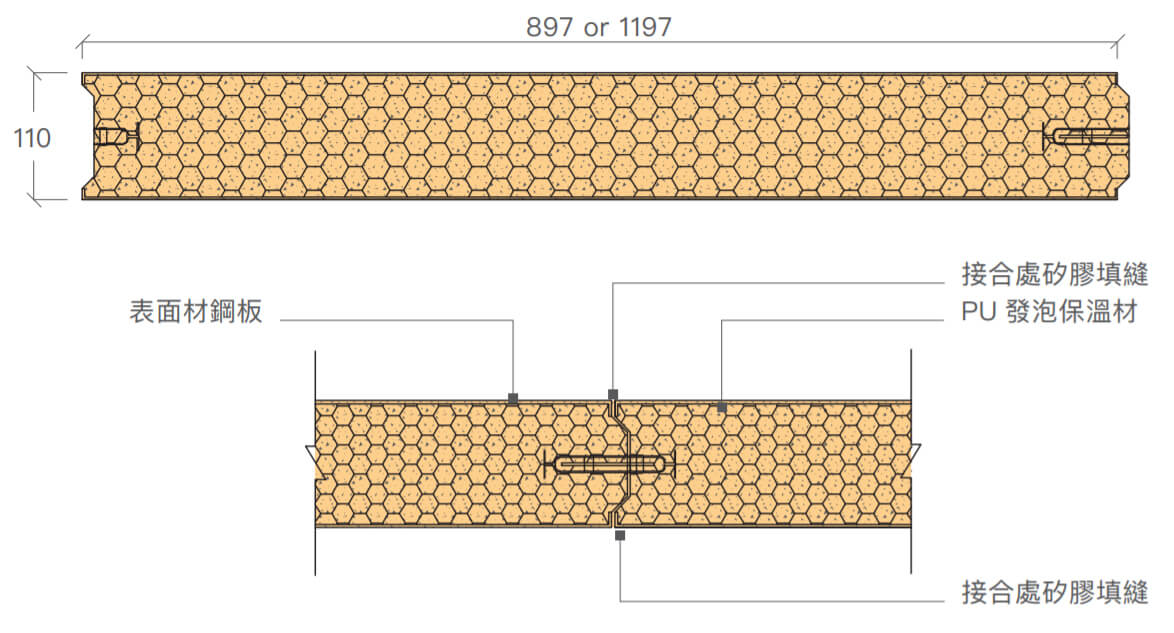

庫板材質規範: 897 or 1197 x 110,表面材鋼板,接合處矽膠填縫,PU發泡保溫材,接合處矽膠填縫

天板懸吊組合示意圖

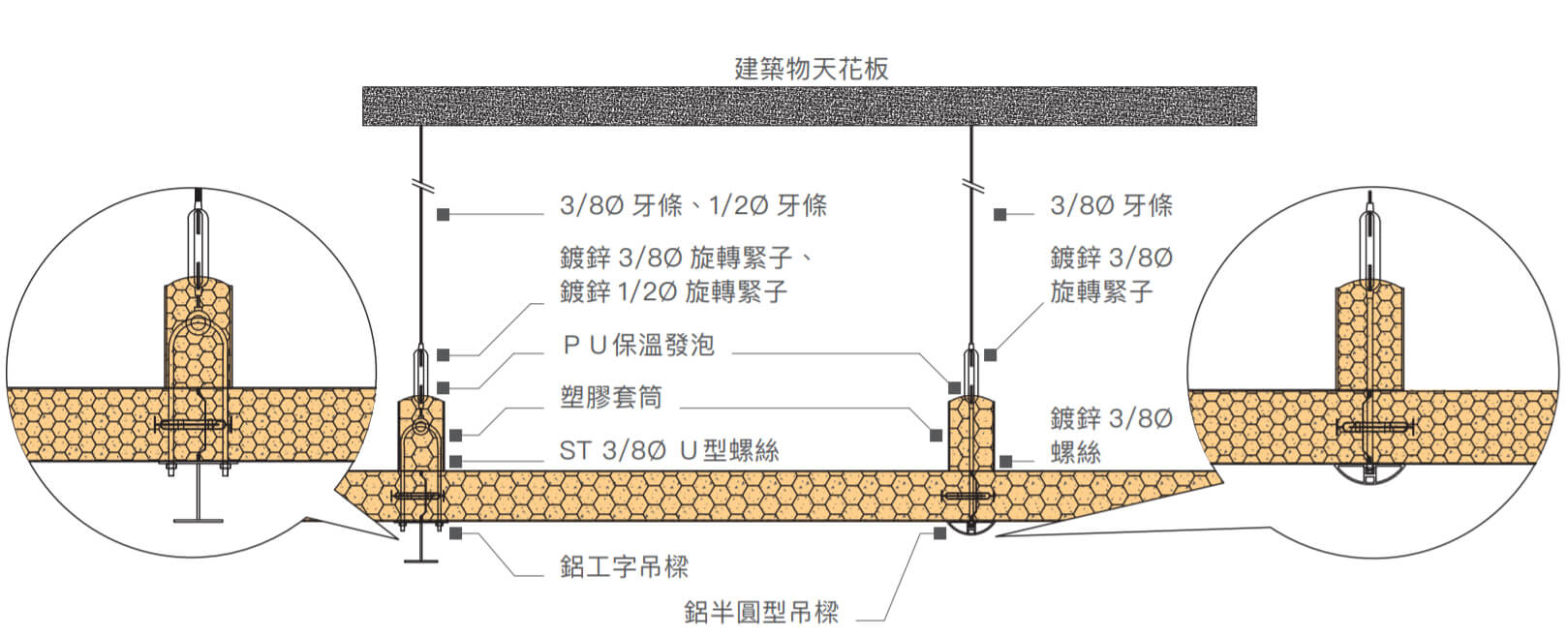

Ceiling Hanging Details

天板懸吊組合示意圖

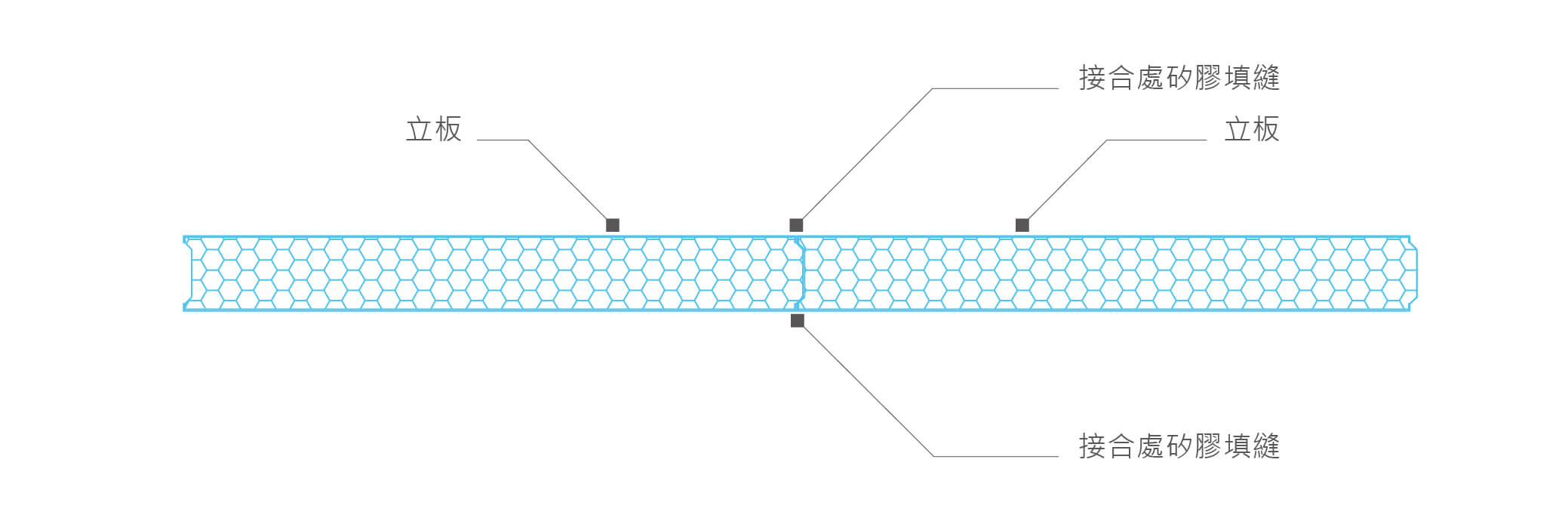

立板與立板崁接示意圖

Wall Panel Connection Details

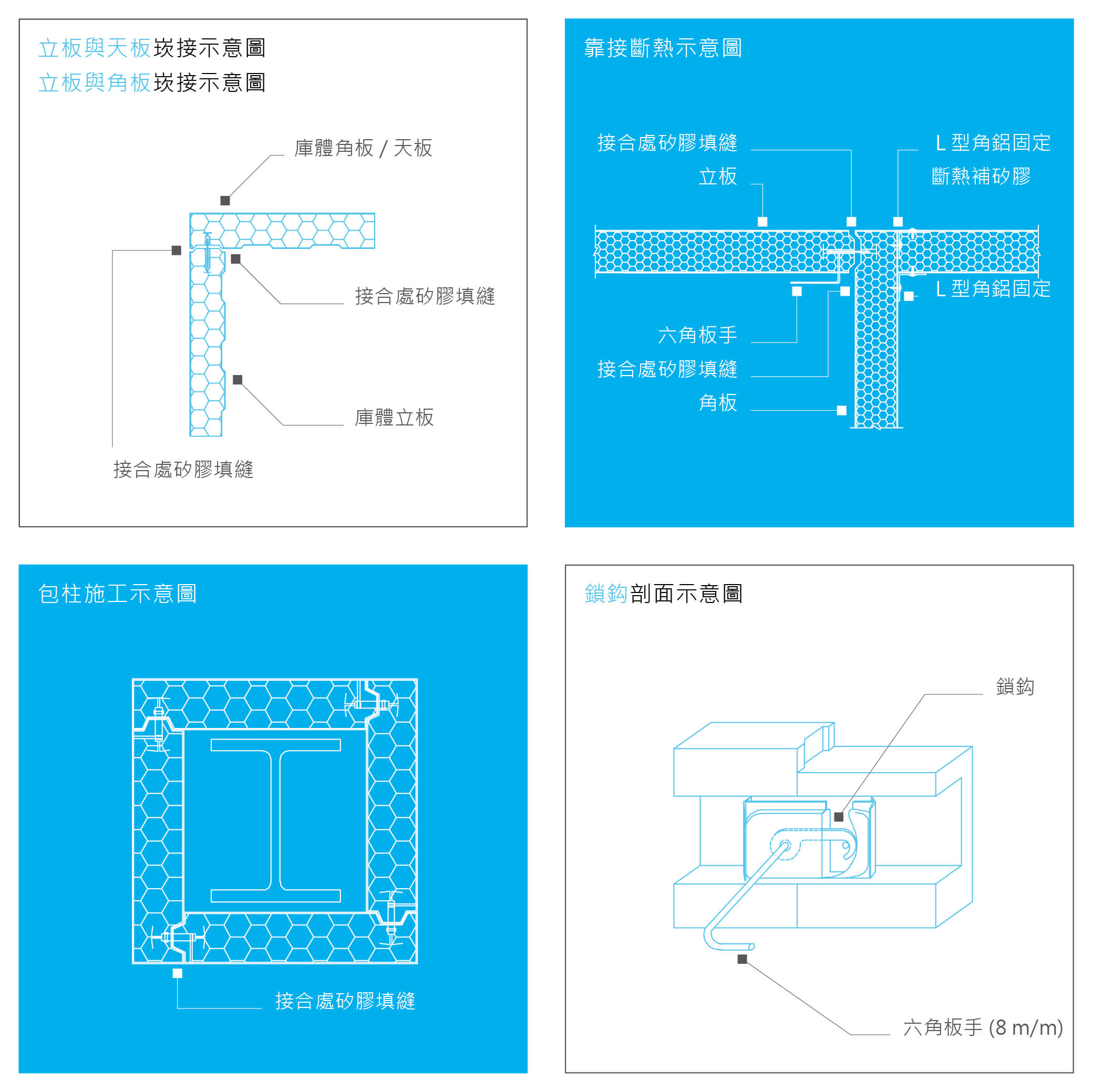

立板與立板崁接示意圖: 立板,接合處矽膠填縫 立板與立板崁接示意圖: 立板與天板崁接示意圖,立板與角板崁接示意圖,靠接斷熱示意圖,包柱施工示意圖,鎖鈎剖面示意圖

有底板地上型

Floor Type with bottom plate

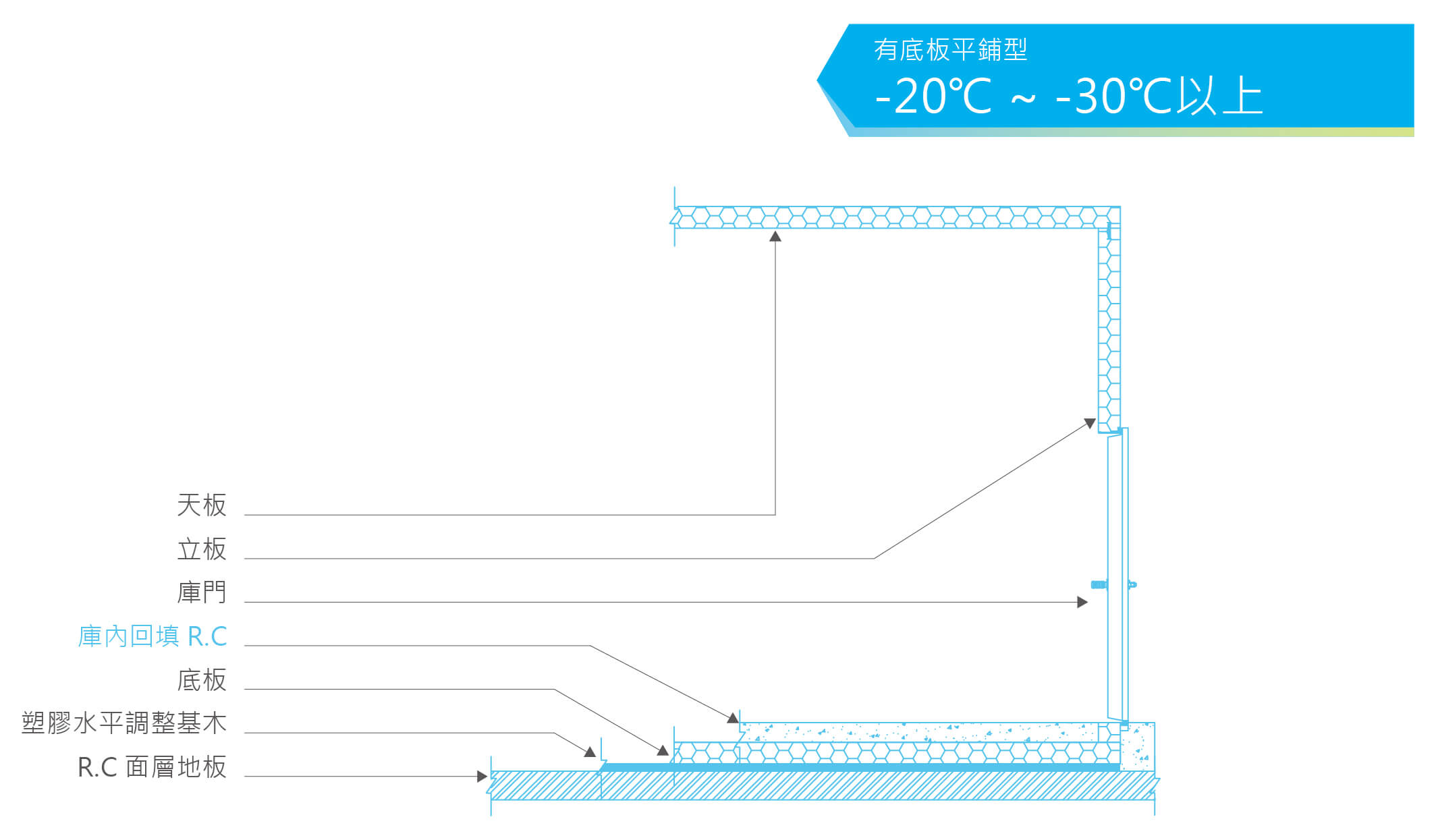

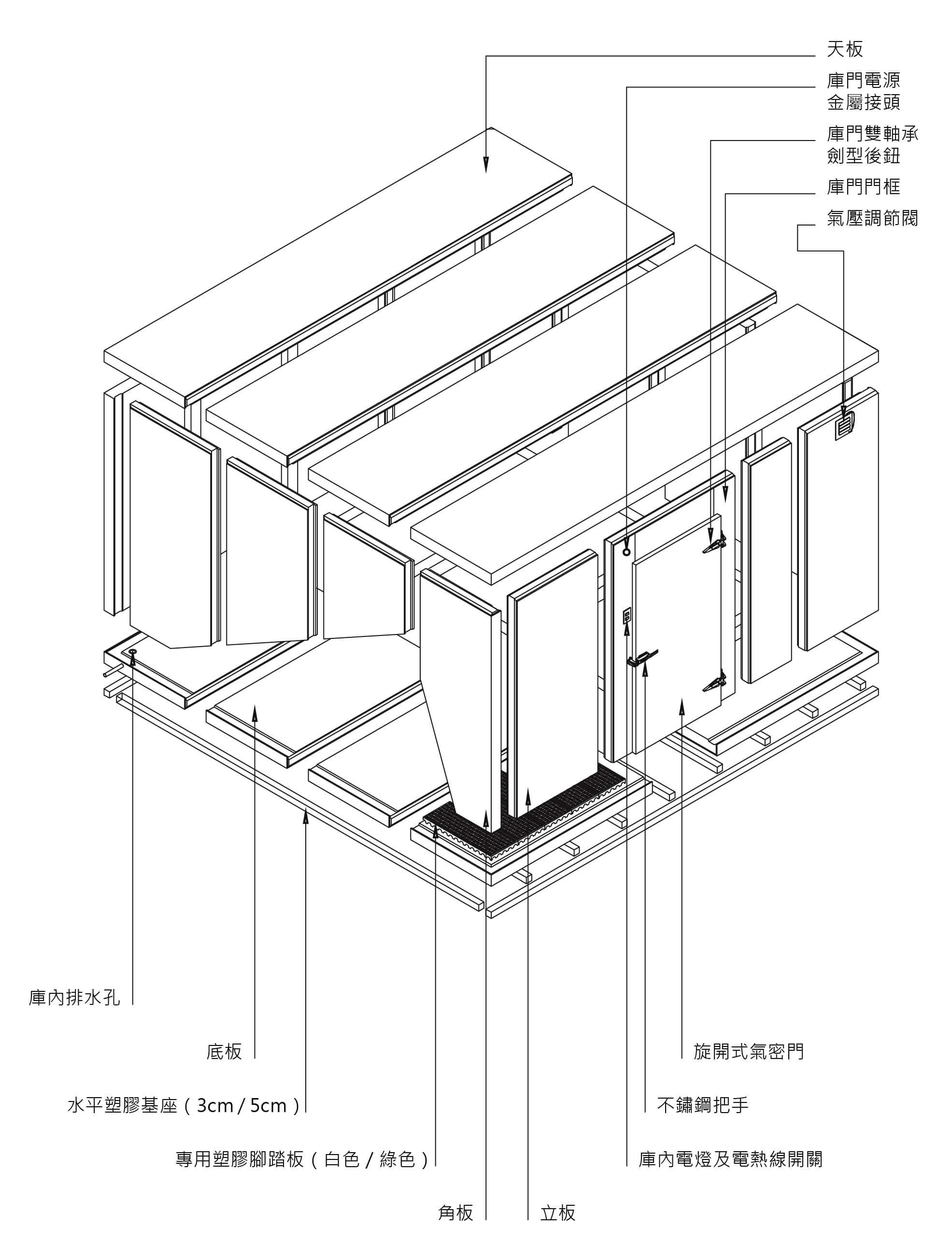

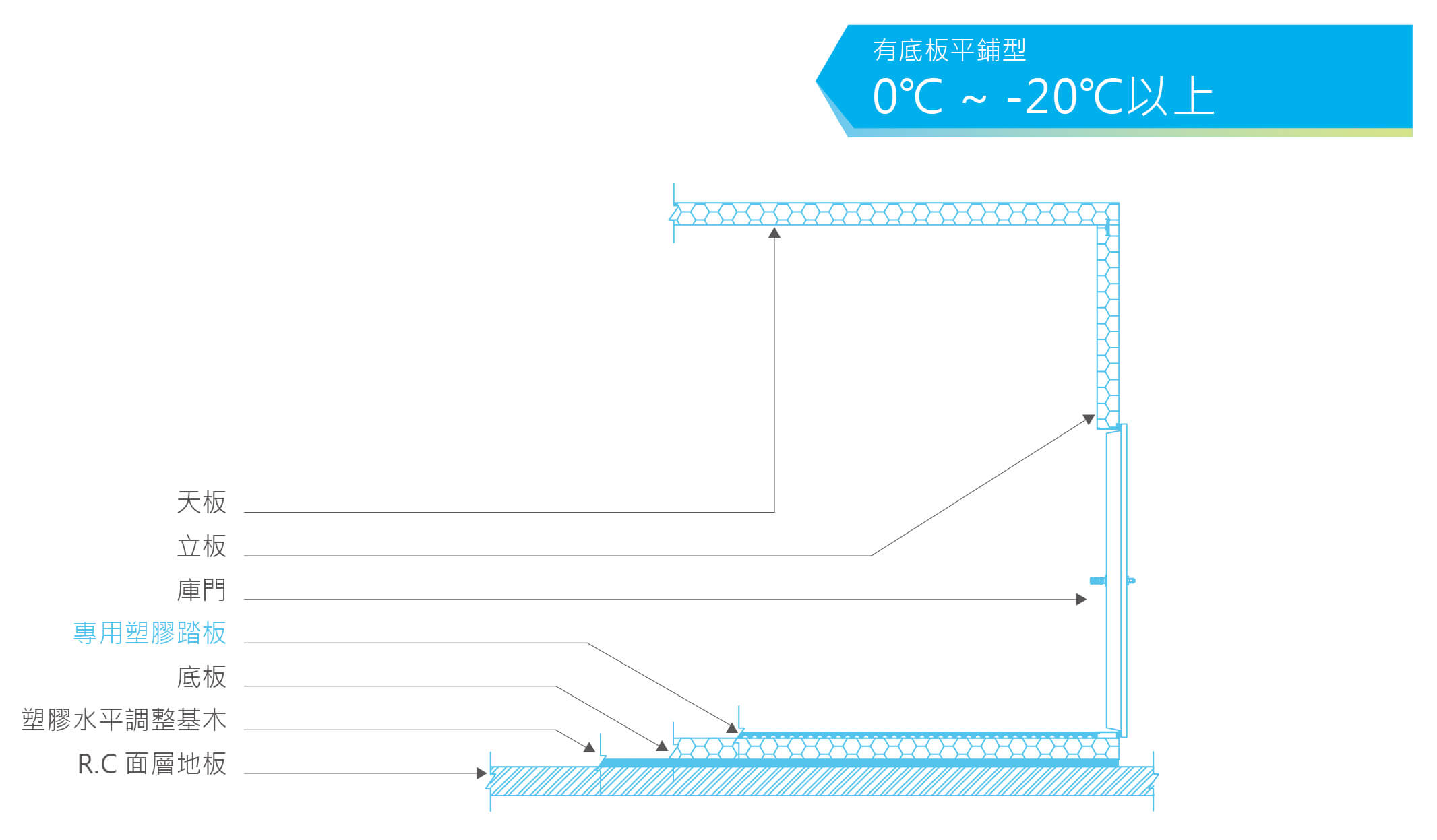

天板,庫門電源(金屬接頭),庫門雙軸承(劍形後鈕),庫門門框,氣壓調節閥,庫內排水孔,底板,水瓶塑膠底座(3cm/5cm),專用塑膠腳踏板(白色/綠色),角板,立板,庫內電燈及電熱線開關,不鏽鋼把手,旋開式氣密門 有底板平鋪型: 0度C~-20度C以上 有底板平鋪型: -20度C~-30度C以上

無底板埋入型

Embedded Type without bottom plate

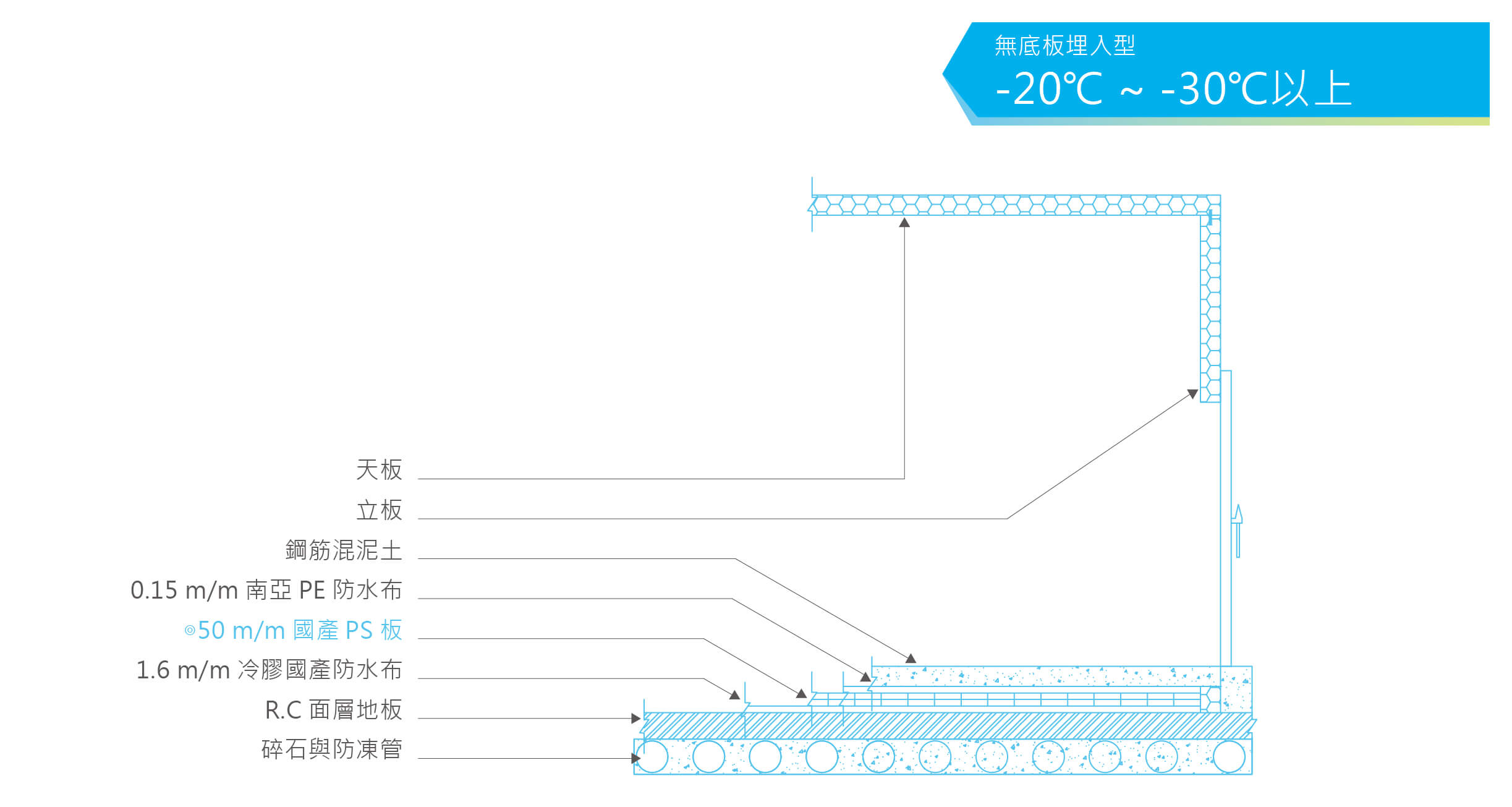

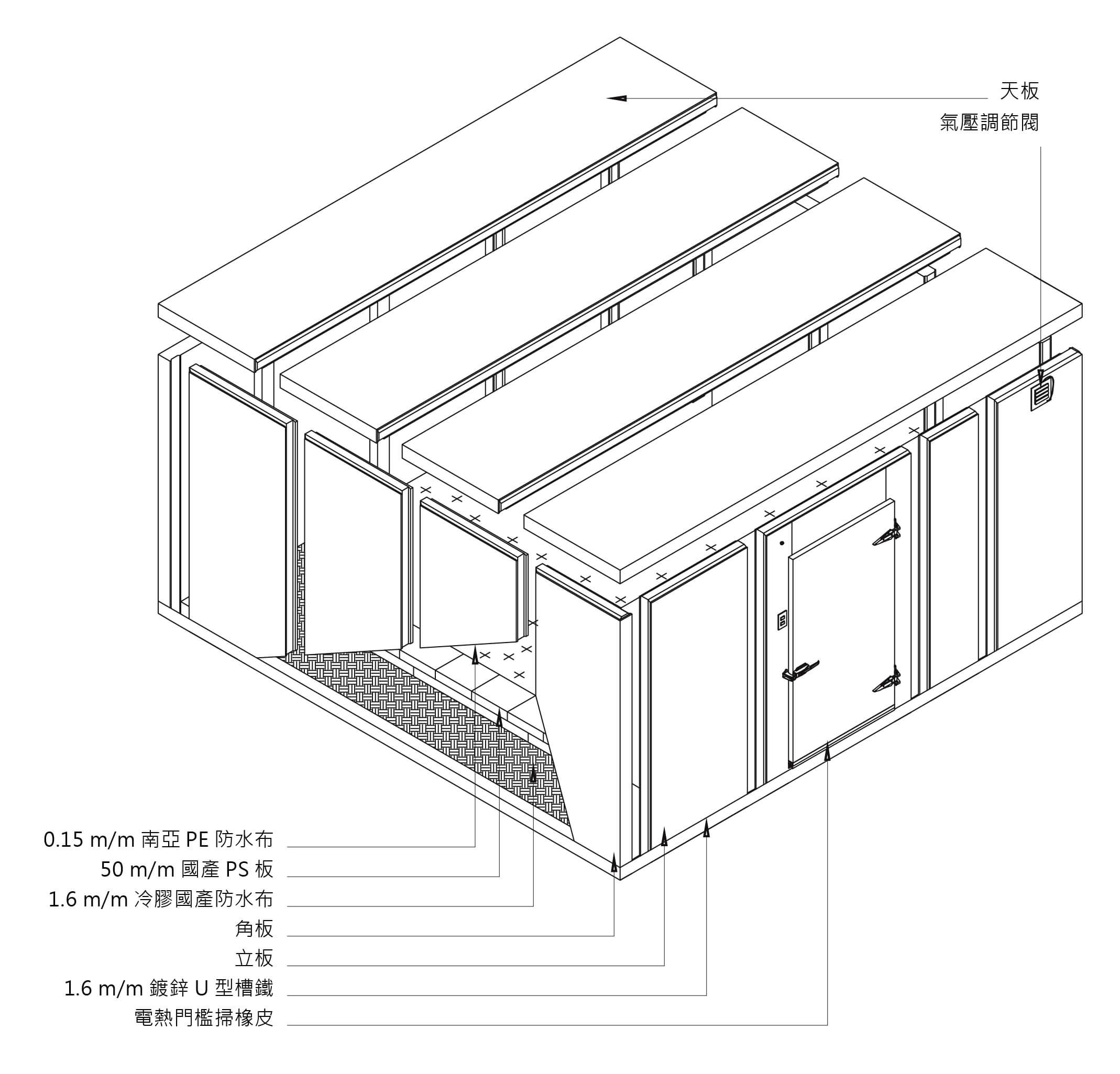

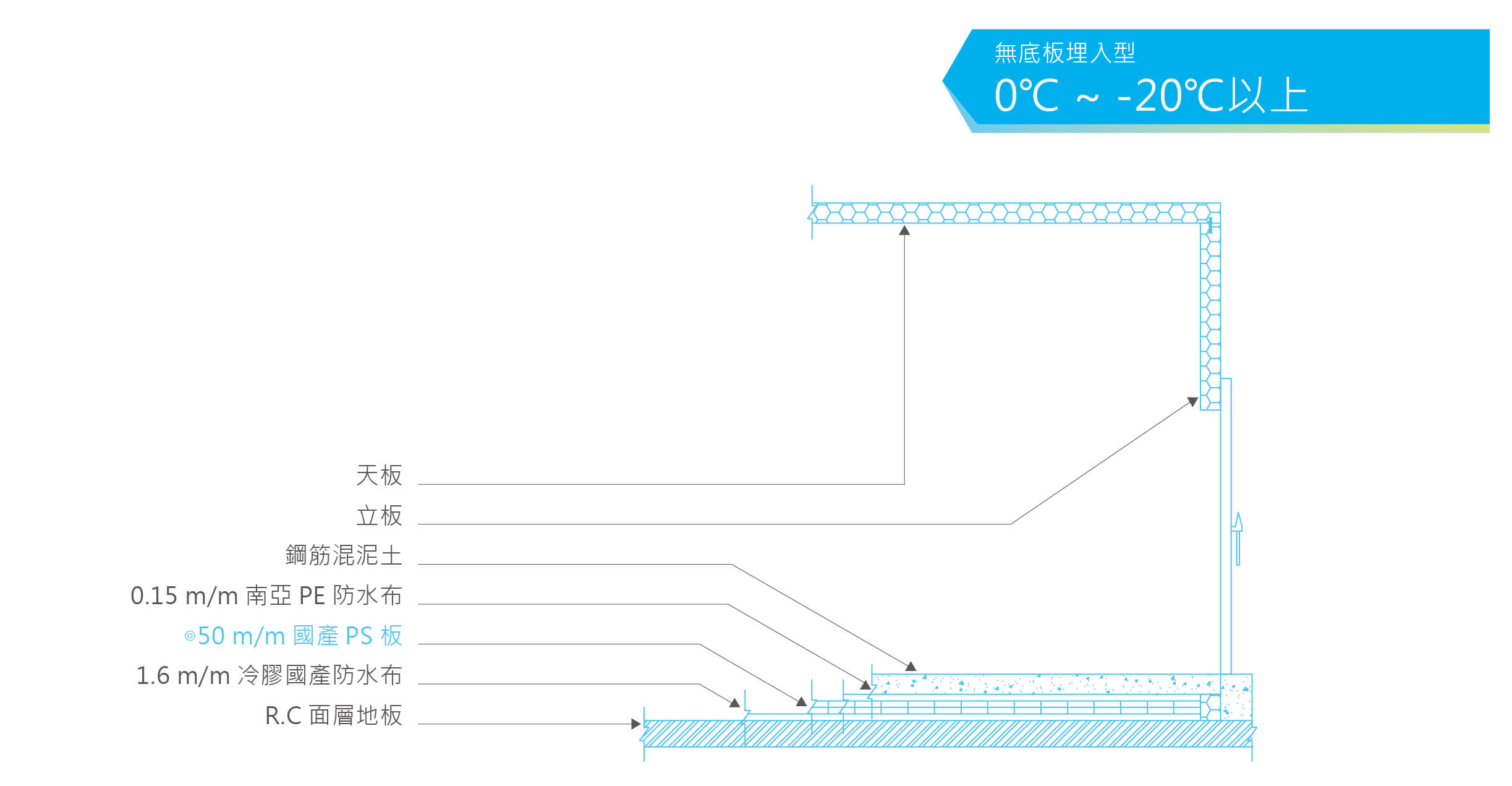

無底板埋入型:天板(氣壓調節閥),0.15m/m南亞PE防水布,50m/m國產PS板,16m/m冷膠國產防水布,角板,立板,1.6m/m鍍鋅U型糟鐵,電熱門檻掃橡皮 無底板埋入型:0度C~-20度C以上 無底板埋入型:-20度C~-30度C以上
  • 1

    無底板做法：地板的保溫層可選擇 PU 裸板、PS 板或噴 PU。

  • 2

    凍上現象：依冷凍、冷藏庫之設置，地板下的地面慢慢被冷凍而凍結地面被浮上的現象。解決方案：1.在地板下埋設防止凍上管 2.地板設比原地面高，以保持空氣層流通
